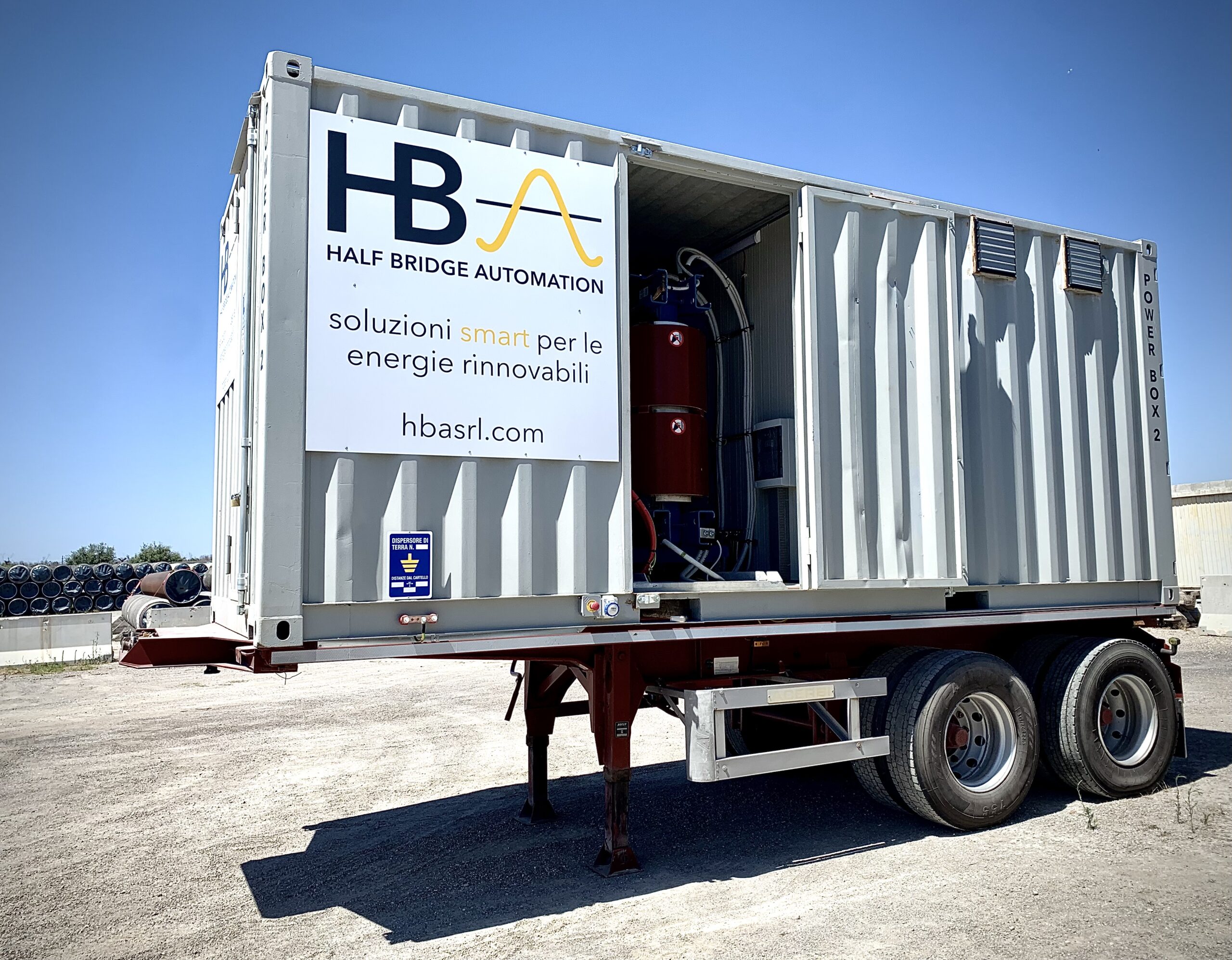

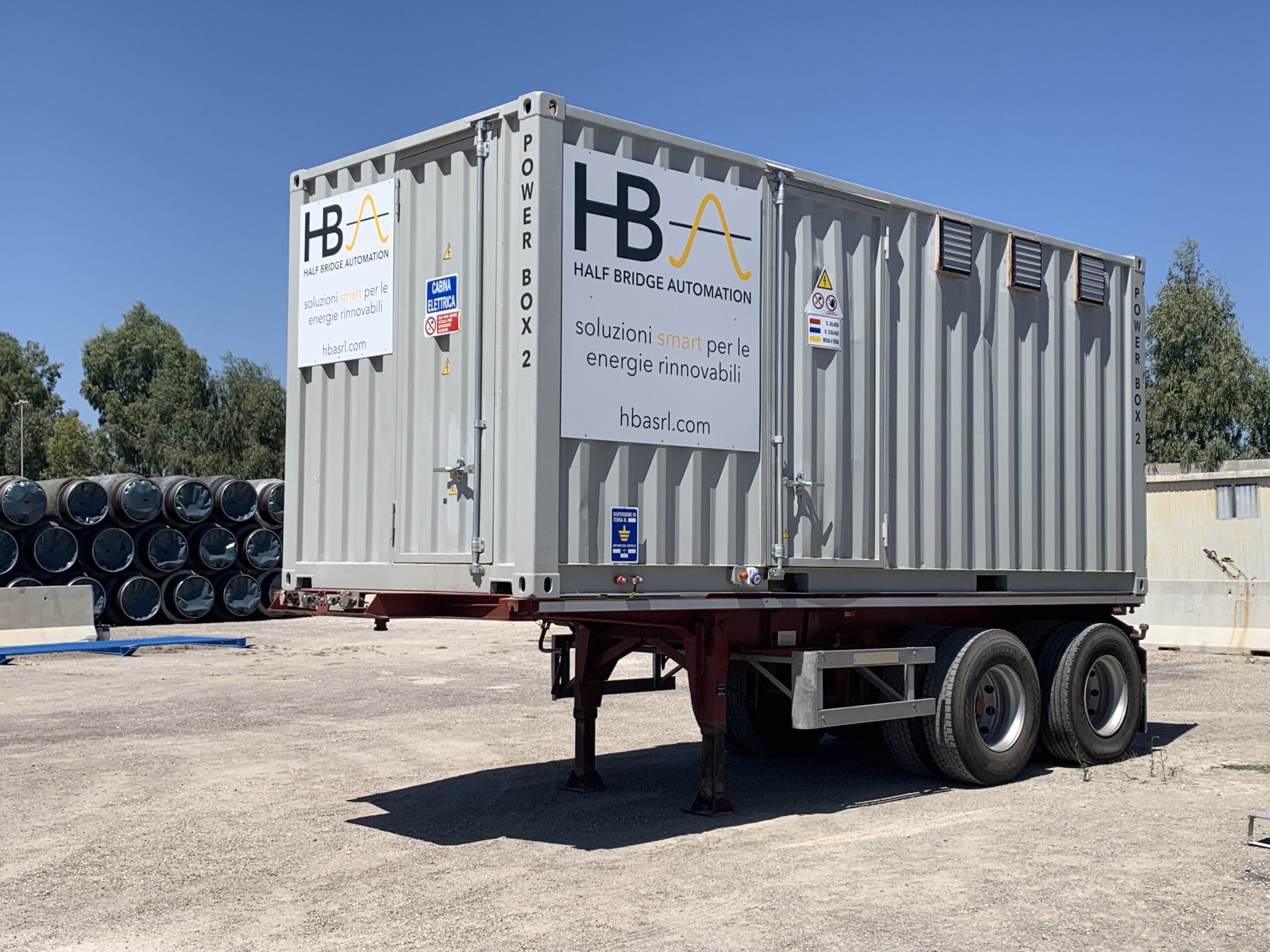

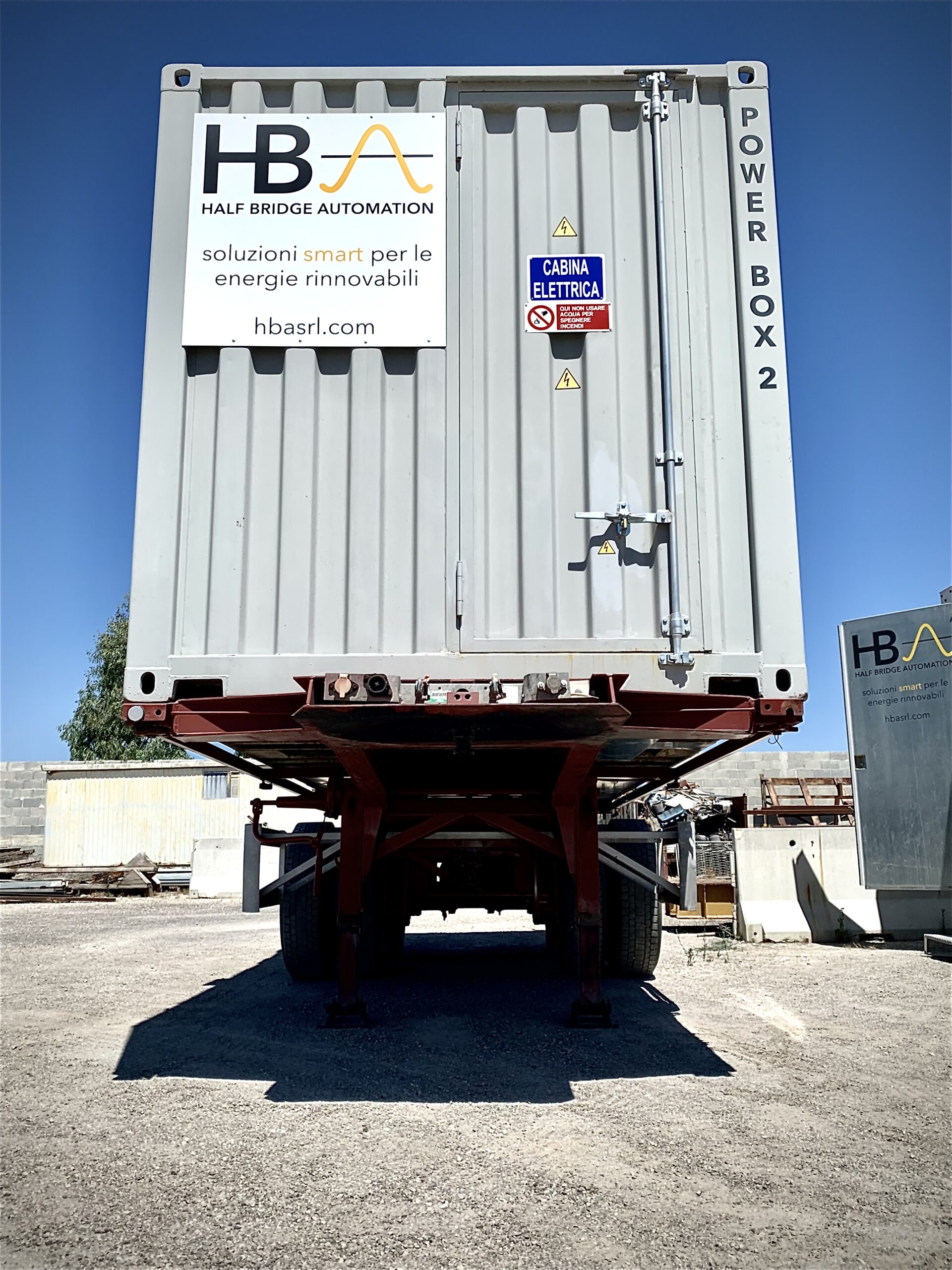

I nostri POWER BOX sono inverter cabinati mobili da 1 MWp pensati per garantire la continuità funzionale ed energetica degli impianti fotovoltaici di grossa taglia.

Equipaggiati con inverter SIEMENS SINVERT 1000 MS TL, i POWER BOX sono dotati di un quadro elettrico in tensione AC, un quadro elettrico in tensione DC, un trasformatore GEOFAL di bassa/media tensione e due contatori UTF certificati per il conteggio dell’energia immessa in rete.

Ideale in caso di incendio o danneggiamento permanente dell’inverter centralizzato, i POWER BOX, trasportati in campo e connessi alla rete, permettono all’impianto fotovoltaico di continuare a produrre energia a pieno regime.

In due parole: power continuity

HBA Power Box è realizzato secondo le normative CEI 17-6 (Apparecchiatura prefabbricata con involucro metallico per tensione da 1 kV a 52 kV CEI-EN 60298) e CEI 17-13 (Apparecchiature assiemate di protezione e manovra per bassa tensione).

Specifiche tecniche

Tensione in ingresso DC: 500 V [fino a 850 V]

Tensione in uscita AC: 20.000 V

Misure [cm]: Larghezza 250 | Lunghezza 600 | Altezza 292

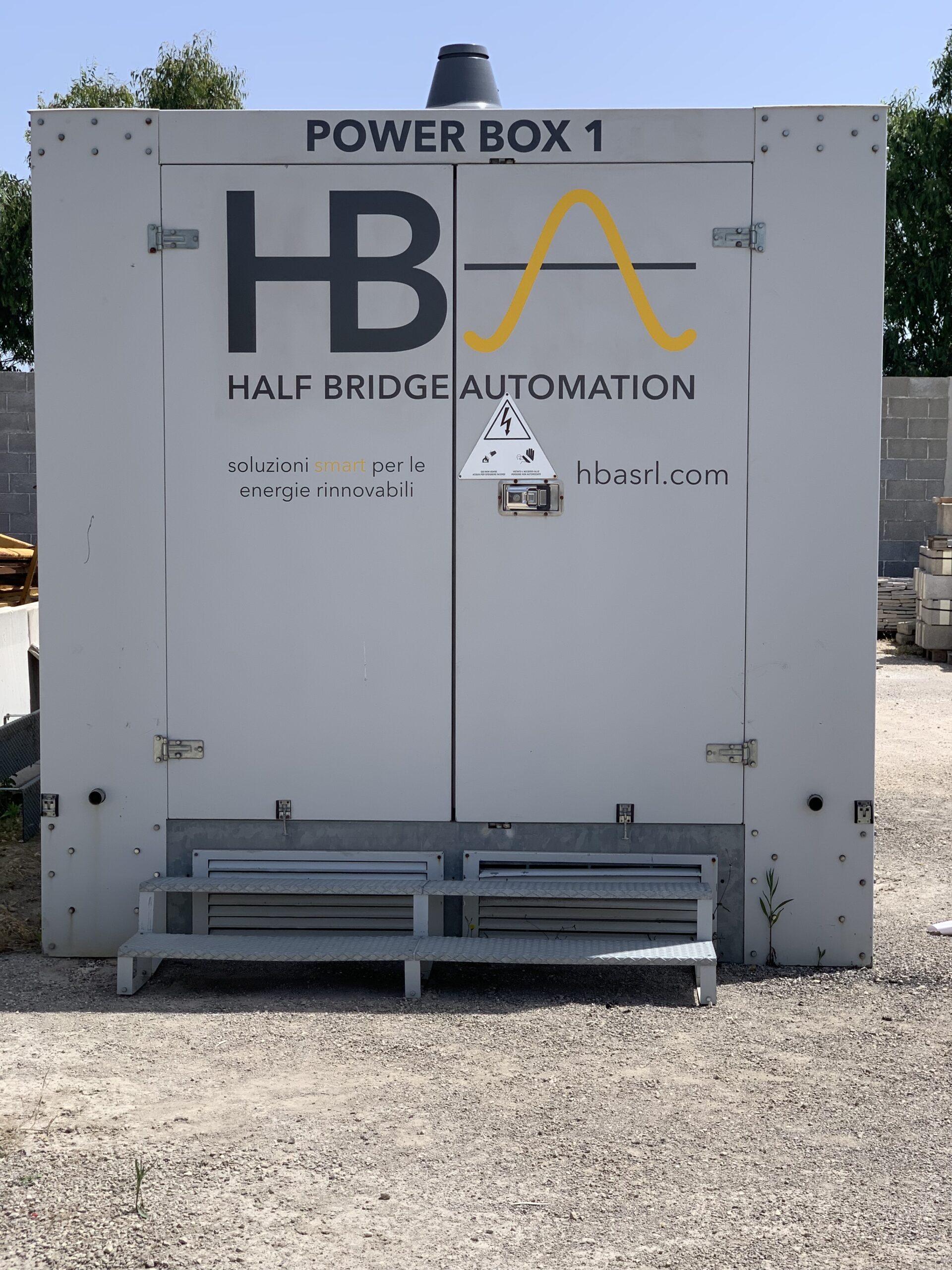

La cabina del Power Box è realizzata come un monoblocco prefabbricato a struttura autoportante in acciaio S235 zincato a caldo con gli elementi strutturali costituiti da profilati pressopiegati a sezione aperta a C e a L, di spessore 3 e 4 mm, tra loro collegati mediante organi filettati.

Gli accessi hanno dimensioni tali da permettere il passaggio delle persone e delle apparecchiature. La cabina è equipaggiata da un sistema di ventilazione naturale e forzato, tale da garantire che la temperatura interna non superi quella esterna durante il periodo estivo e consenta la dissipazione del calore prodotto delle apparecchiature elettriche ospitate.

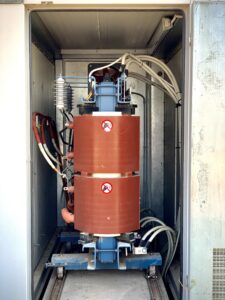

Trasformatore GEAOFAL MT/bt

A servizio della cabina è installato un trasformatore Geofal in resina della potenza di 1000kVA. Si tratta di un trasformatore trifase a due avvolgimenti con isolamento in resina, raffreddato ad aria, calcolato per un servizio continuativo e conforme alle normative IEC 60076-11 e CENELEC HD 464 – HD 538.

Accessibilità e disposizione morsetti

Media tensione 20 kV

Bassa Tensione 0.328 kV

Accessori trasformatore

PTC termostato negli avvolgimenti dei due fusti.

T154 thermo protection relay + 3n x PT100 sensors

La centralina è installata nel Quadro QAUX volta installato nel Vano Quadri.

Donwload brochure

Il Controllore Centrale di Impianto HBA è abilitato alla PF1 e alla PF2 e consente lo scambio di informazioni tra l’impianto e il DSO e tra l’impianto e il TSO.

HBA-SUN è un sistema di retrofitting sviluppato per massimizzare l’efficienza degli inseguitori solari [circa il 30% in più] e il controllo da parte dell’utente.

Ripariamo, in labortario e on-site, tutte le tipologie di inverter dei marchi più diffusi sul mercato attraverso processi di reverse engineering
